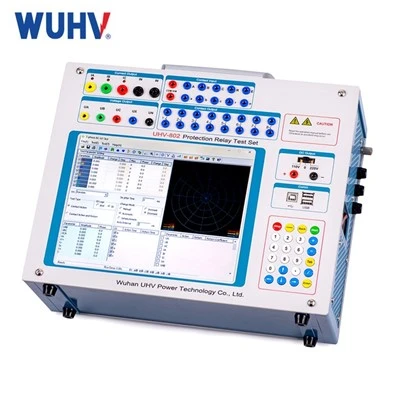

Skyddsrelatestare

Vad är skyddsrelatestare?

En skyddsrelatestare är en enhet som används för att testa och verifiera prestandan för reläskyddsanordningar i kraftsystem. En av dess kärnfunktioner är skyddstestning, som syftar till att säkerställa att reläskyddsanordningar fungerar korrekt under olika fel och driftsförhållanden.

Fördelar med skyddsrelatestare

Högre datorkraft och bearbetningshastighet

Skyddsrelatestaren använder en avancerad digital processor och större minneskapacitet, som kan beräkna och bearbeta stora mängder data snabbare och exakt, vilket förbättrar testeffektiviteten avsevärt.

Högre tillförlitlighet och stabilitet

Antagande av strängare produktions- och kvalitetskontrollstandarder har skyddsrelatestaren utmärkt anti-interferens och stabilitet och kan fungera stabilt i hårda miljöer för att säkerställa exakta testresultat. Sex.

Högre grad av intelligens

Skyddsrelatestaren kan slutföra storskaliga och komplexa verifieringsarbeten, har en hög grad av automatisering och kan enkelt utföra olika skyddsinställningar, skanningar, felåterfall och realtidslagring av testdata. , Visa vektorgrafik, utskriftsrapporter online, etc., vilket gör operationen bekvämare och intelligent.

Bättre drift bekvämlighet

Skyddsrelatestaren stöder fristående drift utan professionell kunskap om skyddsskydd. Det är enkelt att använda och sänker driftströskeln.

Högre flexibilitet och skalbarhet

Skyddsrelatestaren kan köras oberoende eller anslutas till en dator. Det kan konfigureras efter användarnas behov, lägga till eller reducera funktioner och är lämplig för olika skyddstester.

Kraftfull datainspelning och analysfunktioner

Skyddsrelatestaren har bra datainspelning och analysfunktioner. Det kan spara och analysera testdata under lång tid, vilket ger starkt stöd för feldiagnos och prestandaoptimering.

Fjärrövervakning och ledningsfunktioner

Genom fjärrövervaknings- och hanteringsfunktionen stöder skyddsrelatestaren fjärrdiagnos och underhåll, förbättring av arbetseffektivitet och stabilitet.

Varför välja oss

Fokuserat på tillverkning av skyddsrelä Testutrustning i 21 år, en professionell leverantör i Kina, som erbjuder fabrikspriser!

Vår fabrik

Vi är en professionell OEM -tillverkare som är engagerad i FoU, försäljning och service av högspänningstestutrustning. Vi har rätt att importera och exportera av oss själva.

Anpassade tjänster

Vi lyssnar på våra kunders mål och ambitioner och ger därför anpassade lösningar.

Kvalitetskontroll

Vår erfarna personal är engagerad i strikt kvalitetskontroll och tankeväckande kundservice och är alltid tillgänglig för att diskutera dina krav och säkerställa full kundtillfredsställelse.

Bred tillämpning av produkter

Vi har produktionslinjer med mer än 108 olika produkter inom området högspänningstestning, och de används allmänt inom kraftenergi, transport, metallurgi, kemisk industri, gruv- och vattenbevarande projekt.

Tillämpning av skyddsrelatestare

Forskning och design
Under forsknings- och designfasen kan reläskyddstestaren användas för att verifiera prestandan för nyutvecklade reläskyddsanordningar, vilket säkerställer att de uppfyller designkraven.

Idrifttagning och installation
1. Inledande testning: Under idrifttagning av nya överföringslinjer och transformatorstationer används skyddsrelatestare för att verifiera att alla skyddsanordningar är korrekt installerade och konfigurerade. Detta inkluderar testning av reläer, brytare och annan skyddsutrustning.
2. Konfigurationsverifiering: Testarna hjälper till att säkerställa att skyddsinställningarna är korrekt konfigurerade enligt designspecifikationerna och regleringsstandarderna.

Underhåll och periodisk testning
1. Schemalagd underhåll: Skyddsrelatestare används för att utföra periodiska tester på skyddsenheter för att verifiera deras prestanda och identifiera eventuella problem innan de leder till misslyckanden.
2. Kalibrering: Skyddsrelatestare används för att kalibrera reläer och annan skyddsutrustning, vilket säkerställer att de fungerar inom specifika parametrar.

Dynamisk testning och realtidsövervakning
1. Dynamisk prestationstest: Skyddsrelatestare kan utföra dynamisk prestandatest för att utvärdera hur skyddsanordningar svarar på realtidsförändringar i överföringssystemet. Detta inkluderar testning under varierande belastningsförhållanden och övergående händelser.
2. Övervakning av realtid: Vissa avancerade skyddsrelatestare erbjuder realtidsövervakningsfunktioner, vilket gör att operatörerna kontinuerligt kan övervaka prestanda för skyddsanordningar och upptäcka eventuella avvikelser snabbt.

Utbildning och utbildning
1. Hands-on-träning: Skyddsrelatestare används för träningsändamål och tillhandahåller praktisk utbildning till personal. Detta hjälper dem att förstå drift och testning av skyddsanordningar.
2. Färdighetsutveckling: Genom att använda testarna i träningssessioner kan personal utveckla de färdigheter som behövs för att effektivt använda utrustningen i fältet.

Huvudfunktionerna för skyddsrelatestaren

Felsimulering

Skyddsrelatestaren kan simulera olika fel i kraftsystemet, såsom kortkretsar, trasiga ledningar, jordning etc. för att testa den operativa prestanda för reläskyddsanordningen under olika felförhållanden.

Parametermätning

Testaren kan mäta olika parametrar för reläskyddsanordningen, såsom ström, spänning, kraft, etc., för att utvärdera om dess prestanda uppfyller kraven.

Inställning av värdeverifiering

Genom att utföra simuleringstester på reläskyddsenheten kan testaren verifiera sitt inställningsvärde för att säkerställa att det ligger inom det angivna intervallet.

Tidstestning

Testaren kan exakt mäta handlingstiden och returtiden för reläskyddsenheten för att utvärdera dess prestanda.

Kommunikationsfunktion

Moderna skyddsrelatestare har vanligtvis kommunikationsfunktion, som kan utbyta data med den testade utrustningen för att få mer omfattande information.

Hur man upprätthåller skyddsrelatestare

Dagligt underhåll
● Rengöring: Torka regelbundet ytan på utrustningen med en ren mjuk trasa för att undvika damm och smutsansamling som kan påverka utrustningens prestanda. Var under tiden försiktig så att du inte använder rengöringsmedel som innehåller frätande ämnen för att undvika att skada utrustningen.

● Inspektion: Kontrollera regelbundet om utrustningsanslutningsledningarna är lösa eller skadade och byt ut dem i rätt tid vid behov. Kontrollera samtidigt om det finns några utländska föremål i utrustningen och rengör dem vid behov.

● Värmeavledning: Se till att det är tillräckligt med ventilationsutrymme runt utrustningen för att undvika hög temperaturmiljöer som påverkar utrustningens prestanda. Om förhållanden tillåter kan hjälputrustning som fläktar användas.

Regelbundet underhåll
● Kalibrering: Kalibrera regelbundet utrustningen baserat på dess användningsfrekvens och miljö för att säkerställa noggrannheten för testresultaten.

● Programvaruuppdateringar: Var uppmärksam på programvaruuppdateringsinformationen som släppts av utrustningsstillverkaren i tid, uppgradera utrustningen för att få bättre prestanda och fler funktioner.

● Hårdvarukontroll: Kontrollera regelbundet hårdvarukomponenterna i utrustningen, såsom sensorer, kretskort, etc. Om det finns någon skada eller åldrande, byt ut dem i tid.

Felhantering
När utrustningen fungerar är det första steget att bestämma orsaken till felet. Om det är en icke -hårdvaruproblem som felaktig drift eller miljöfaktorer, bör den korrigeras och testas i rätt tid.

Om felet är ett hårdvaruproblem, kontakta utrustningstillverkaren eller professionell underhållspersonal för hantering och inte demontera utrustningen på egen hand.

Underhåll och reparation
För att förlänga utrustningens livslängd rekommenderas det att utföra omfattande underhålls- och reparationsarbete en gång om året.

Under underhållsprocessen bör en omfattande inspektion av utrustningen genomföras, och eventuella problem med problem bör omedelbart lösas. Samtidigt bör nödvändig smörj- och rengöringsarbete utföras på utrustningen.

Hur använder jag en skyddsrelatestare?

Skyddsrelatestare kan utföra överströmsrelatest, undervolsteringsrelatest, överspänningsrelatest, mellanliggande relatest, tidsrelatest och andra tester, att vi använder skyddsrelatestaren för att utföra dessa tester Den specifika metoden är hur?

Överströmsrelatest
Med hjälp av "AC -test" -programmet, när reläets driftsström är mindre än 35A, kan du välja en fasström som en variabel, välj det lämpliga strömsteget, med hjälp av automatiskt eller manuellt test, varav det manuella läget kan användas för att mäta åtgärdsvärdet och returvärdet, det automatiska läget kan bara mäta åtgärdsvärdet.

När reläåtgärden är större än 35A, tvåfas- eller trefas parallellströmutgång kan användas, kan trefas parallellströmutgångsvärde 105A, kan fasen för den parallella strömmen vara i samma fas, annars kan parallellläge inte användas för att välja flera strömmar som variabler, med automatiskt eller manuellt test kan användas för att mäta handlingsvärdet och returvärdet.

Undervolstrelä
Undervolsteringsrelä kallas också lågspänningsrelä, vanligtvis bara normalt stängda kontakter, normalt stängda kontakter öppna reläåtgärder, du kan välja ett relativt högt spänningsvärde och sedan minska spänningen med ett visst steg tills reläåtgärderna, valet av "AC -program", för att användas på ett manuellt sätt för testet, den första utgången av ett spänningsvärde, tillfallet, det valda skärmet, för att användas på ett manuellt sätt för testet, den första utgången av ett spänningsvärde, förfallet, valet av "AC -program", för att användas på ett manuellt sätt för testet. Kontakt, skärmen visar åtgärdstiden, spänningsvärdet har inte skurits, med manuell rotation av musen, minska spänningen tills åtgärdens tidsvärde på skärmen ändras, den här gången är att reläet normalt är stängd kontakt har öppnats, ekvivalentet för reläet för att återgå till skärmen vid denna tid för att visa spänningsvärdet är lågvolagens handlingsvärde.

Överspänningstest
Anta program "AC Test". När reläets nominella spänning är mindre än 120V kan enfasspänningsvärdet användas som en variabel för testning.
Välj spänningssteget och spänningens initiala värde, användning av automatiskt eller manuellt läge för att utföra spänningsförändringar tills reläåtgärden, kan mäta handlingsspänningen och handlingstidsvärdet, varje fasspänningsvärde på 120V, när testens nominella spänningar är mer än 120V, tvåfasspänning kan användas för att utföra testet, till exempel, VA) är 3, 3, två-phas-spänningar kan användas för att utföra testet, till exempel, VA)=75 V, VA och VB -fasskillnaden 180, linjespänning VAb=150 V, så när fasskillnaden mellan tvåfasspänningarna är 180? När linjespänningen är lika med summan av tvåfasspänningar, välj tvåfasspänningen varieras, användningen av automatiskt eller manuellt test för att testa.

Mellanelatest
Använd "DC Test" -programmet, programmet enfasspänningsutgångsområde 0-10 v nuvarande intervall 0-30 a, när mellanliggande relä-rankad spänning är mindre än 110V, med en enfasspänning kan testas, kan du välja en fasspänning, såsom Va som en variabel, inställd, select, Select, Select, Selecy, Select, Selecy, Select, testet Test. By left rotation, right rotation of the mouse to change the value of the voltage until the relay action, the automatic test is the voltage by step automatically increase or decrease until the relay action, the fruit of the rated voltage of the relay is greater than 110v, you can select the two-phase voltage to test, a phase voltage is positive, the other phase voltage is negative, the two-phase line voltage value of up to 220v, Användningen av automatiskt eller manuellt test kan testas med verkningsspänningstestet, vissa av de vissa mellanliggande reläerna är strömaktiverade och spänningsåterställda, enfasström kan väljas eftersom det variabelt, lämpligt strömsteg och initialt värde för ström kan väljas och automatiskt eller manuellt test kan användas för att ändra strömvärdet tills reläet fungerar.

Tidsrelatestning
Den nominella spänningen för tidsreläet är i allmänhet 220VDC, och i allmänhet kan reläet fungera när likströmspänningen tillsätts till 140V.
(1) Mät först reläets handlingsspänning
The action time of the relay is set to {{0}}.5s, the voltage step is set to -1.00, the time interval is set to 1s (should be greater than the action time of the relay), the VA is set to 110V, non-variable, the VB is set to 0V, the variable sign opens to "Y", the Linjespänningsvab ansluten till reläets spänningsspole, testläget är automatiskt. The test mode is automatic, the relay action access point is connected to the open channel, in which VA is positive and VB is negative, click "Start" that is, VA outputs 110V DC, and VB is reduced to negative voltage from the beginning until the relay action, for example, when VB=-40V when the relay action, it means that the relay action voltage is 150V, and it can be used to manually slowly change the Spänning För att göra reläåtgärden och slå sedan på "Y", är den variabla flaggan på. Kan också användas manuellt för att sakta ändra spänningen för att göra reläåtgärden och sedan ändra spänningen i motsatt riktning för att göra reläet avkastning, denna gång är spänningsvärdet reläets returspänning.

(2) Mät handlingstiden för reläet
Set VA as 110V, VB as -110V, VAB access to the relay voltage coil, the relay normally open contact into the tester's switching input channel, usually can be connected to 1 channel, the time interval should be set to be greater than the action time of the relay, the test mode is manual test, click "Start", you can measure the relay's The test mode is manual, click "Start", the action time of the relay kan mätas.

Hur trefasskyddsrelatestaren fungerar

Trefasskyddsrelatestaren är en enhet som används för att testa och felsöka reläskyddsutrustning, främst används för att upptäcka om reläskyddsutrustningen fungerar korrekt. Under testningen kommer trefasreläskyddstestaren att simulera fel i kraftsystemet för att upptäcka drifts- och skyddsområdet för skyddsutrustningen. Samtidigt kan parametrarna för reläskyddsutrustning också justeras för att bättre anpassa sig till den faktiska användningsmiljön.
Specifikt är arbetsprincipen som följer:

Signalgenerator:Det finns en signalgenerator i testaren som används för att generera olika elektriska signaler. Dessa signaler kan simulera spänning, ström, fas etc. separat.

Inmatningsdel:Ingångsdelen innehåller ingången till den elektriska apparaten och ingången till signalgeneratorn. Ingången till den elektriska apparaten är att ansluta den elektriska apparaten som ska testas till testaren, och ingången till signalgeneratorn är att mata in signalinmatningsgränssnittet till utrustningen som ska testas genom testaren.

Kontrolldel:Kontrolldelen är kärndelen av trefasskyddsrelatestaren, med högprecision och höghastighetsmatematiska och logiska driftfunktioner.

Utgångsavsnitt:Utgångssektionen används för att spela in och visa testresultat, som kan mata ut digitala bilder och data för ingenjörer att utvärdera och analysera.

Vår fabrik

Fokuserat på tillverkning av skyddsrelä Testutrustning i 21 år, en professionell leverantör i Kina, som erbjuder fabrikspriser!

Wuhan UHV Power Technology Co., Ltd. Grundades 2021, belägen i Wuhan East Lake New Technology Development Zone och har bekväm transportåtkomst. Vi är professionell OEM -tillverkare som bedriver forskning, utveckling, försäljning och service av högspänningstestutrustning inklusive: Resonant testsystem, högspänningsestare, transformatortestare, kretsbägare, kraftmätare, tester, kabelprovare, oljetestare, DC -batteritestare, generatortestare, isoleringsmotstånd, kraftmätningsprodukter etc. Conservancy Project. Dessutom har vi erhållit CE, ISO9001 och andra certifikat. Våra produkter säljer inte bara bra i Kina, utan exporteras också till länderna runt om i världen inklusive Malaysia, Indonesien, Vietnam, Filippinerna, Saudiarabien, Förenade Arabemiraten, Amerika, Australien, Argentina, Chile, Brasilien etc. Vi är mycket betrodda och berömda av klienter i konkurrensprodukter och starka teknikstöd.

Om du har några krav kan du gärna kontakta oss, och vi kommer alltid rätt att vara här redo att tjäna för dig. Vårt slogan: Smart Electric Testing Equipment -tillverkare, vilket gör din testning att fungera lättare.

productcate-1-1

Våra certifikat

productcate-1000-685

Vanliga frågor

F: Vad är syftet med skyddsrelatestning?

S: På grund av den kritiska karaktären av skyddsreläer är testning under driftsättningsstadiet avgörande för förtroende för ett elektriskt systems operativa säkerhet. Dessutom är testning regelbundet nödvändigt för att säkerställa att korrekt drift upprätthålls.

F: Vad är funktionen för relatestare?

S: Relatestaren hjälper till med inspektion, installation och reparation av tilldelade elektromekaniska kontroller och utrustningssystem. Professionella måste montera utrustningen i rätt position för att använda testutrustning och relaterade instrument. De fyller i testformer och anger testresultat.

F: Vad är syftet med ett skyddande relä?

S: Skyddsreläer är en av de kritiska komponenterna i det elektriska kraftnätet som tjänar till att upptäcka defekt utrustning eller andra farliga eller outhärdliga förhållanden och kan antingen initiera eller tillåta växling eller helt enkelt ge ett larm för att ge ett säkrare, mer pålitligt leveranssystem.

F: Hur ofta ska skyddsreläer testas?

S: För dessa applikationer bör reläerna testas vart ett till sex år, inklusive följande: Kontrollera att självtestlarmet inte hävdas. Injicera kända ström- och spänningsignaler för att verifiera korrekt mätning.

F: Vilka är de tre grundläggande funktionerna i ett relä?

S: Det är faktiskt en "automatisk switch" som använder en mindre ström för att kontrollera en större ström. Relä spelar rollen som automatisk justering, säkerhetsskydd och omvandlingskrets i kretsen.

F: Vad är skillnaden mellan ett stafett och ett skyddande relä?

S: Reläer används främst för att hantera och automatisera enheter och system, medan skyddsreläer är utformade för att förhindra skador på utrustning och säkerställa en säker drift av det elektriska systemet.

F: Vilka är de två typerna av skyddsreläer?

S: Det finns en mängd olika typer av reläer för en mängd olika användningsområden. De tre mest använda typerna är elektromekaniska reläer (EMR), solid-state-reläer (SSR) och vassreläer.

F: Kommer ett dåligt relä fortfarande att fungera?

S: Ett dåligt huvudrelä kommer ibland att leda till att ditt fordon inte körs så länge. Om du kan starta fordonet kan det sluta springa på några sekunder eller minuter. Motorn kommer att sluta springa, och ditt fordon kommer inte att röra sig eller starta.

F: Varför är stafettprovning viktig?

S: Endast korrekt driftsskyddsreläer skyddar din primära utrustning från skador och bidrar till ett tillförlitligt kraftnät. Det är därför skyddsreläerna måste genomgå grundliga tester under hela deras livscykel - från utveckling och tillverkning till idrifttagning och regelbundet underhåll under drift.

F: Vad är funktionen för relatest?

S: Reläfunktionstestet är ett system som möjliggör validering av alla reläer kommutationsfaser och kontroll av sin egen konsumtion. Detta system säkerställer ledningsleveransen med alla reläer som fungerar exakt.

F: Är skyddstestning?

S: Ett skyddande relatest inkluderar granskning av skyddsanordningar i ett system. Skyddsanordningar och periodiska recensioner är mycket viktiga för en säker drift av strömförsörjningsnätverk.

F: Vad är funktionen för relatestare?

F: Vad är det skyddande reläfunktionstestet?

S: De funktionella testerna består av att använda de adekvata ingångarna till skyddsreläet under test och mätning av prestanda för att upptäcka om den uppfyller specifikationen. De är vanligtvis slutförda under kontrollerade miljöförhållanden.

F: Hur testar jag mitt stafett?

S: Det säkraste sättet att testa dina reläer är att använda en multimeter för att kontrollera ingång, utgång och signalspänning. Om du inte har tillgång till en multimeter kan du köra ett papperstest, vilket ger dig en viss indikation på om du har ett relä eller inte.

F: Vilka är de funktionella kraven för skyddsrelä?

S: Det allmänna kravet för skyddande vidarebefordran är att orsaka snabb borttagning från service av alla element i ett kraftsystem när det lider av en kortslutning, eller när det börjar fungera på något onormalt sätt som kan orsaka skador eller på annat sätt störa den effektiva driften av resten av systemet.

F: Hur fungerar ett skyddsrelä?

S: Det digitala skyddsreläet eller numeriskt relä är ett skyddande relä som använder en mikroprocessor för att analysera kraftsystemspänningar, strömmar eller andra processmängder för att upptäcka fel i ett industriellt processsystem. En digital skyddsreläs driftsprincip sträcker sig från enkla till komplexa.

F: Vilka är grunderna för skyddsrelä?

S: Skyddsreläer är enheter som är anslutna till instrumenttransformatorer för att ta emot insignaler och till brytare för att utfärda kontrollkommandon för att öppna eller stänga. I vissa fall är reläerna också anslutna till kommunikationskanalerna för att utbyta information med andra reläer.

F: Vad skulle få en relä att resa?

S: Om strömmen stiger över en viss gräns under en viss tid, kommer överbelastningsreläet att resa och driva en hjälpkontakt som avbryter motorstyrkretsen, avaktiverar kontaktorn. Detta leder till borttagning av kraften till motorn.

F: Vad är skillnaden mellan ett kontrollrelä och ett skyddsrelä?

S: Det huvudsakliga syftet med skyddsreläer är att förhindra att elektriska och elektroniska system exponerar faror i ett industriellt system. Kontrollreläer kan endast användas för att byta applikationer; dvs för att växla utgången från en stat till en annan och skyddar inte i sig mot farlig tillförselkraft.

F: Vad är skyddsreläinställningar?

S: Några av de vanligaste typerna och funktionerna i reläer är överströmsreläer, som fungerar när strömmen överskrider ett förinställt värde och används för att skydda mot kortslutningar, överbelastningar och markfel. Inställningsparametrar för dessa reläer inkluderar aktuell pickup, tidsrede, omvänd tidskurva och omedelbar resa.
