Att mäta fasbalansen hos en trefasmotor är en kritisk aspekt för att säkerställa dess effektiva och tillförlitliga drift. Som leverantör av motortestbänkar förstår vi betydelsen av noggrann fasbalansmätning och vilken roll våra testbänkar spelar i denna process.
Förstå trefas motorfasbalans
En trefasmotor arbetar på en trefas strömförsörjning. Det ideala scenariot är att de tre faserna har lika spännings-, ström- och fasvinkelskillnader. Eventuell obalans i dessa parametrar kan leda till olika problem såsom ökad energiförbrukning, minskad motoreffektivitet, överhettning och till och med för tidigt motorfel. Fasbalans mäts vanligtvis i termer av spänningsobalans och strömobalans.
Spänningsobalans uppstår när spänningarna i de tre faserna inte är lika. Detta kan orsakas av problem i strömförsörjningssystemet, såsom obalanserade belastningar på distributionsnätet eller trasiga transformatorer. Strömobalans, å andra sidan, är ofta ett resultat av problem inom själva motorn, såsom lindningsfel eller ojämn belastning.
Hur en motortestbänk mäter fasbalansen
Våra motortestbänkar är utrustade med avancerade sensorer och mätsystem för att noggrant mäta fasbalansen hos en trefasmotor.
Spänningsmätning
Det första steget i att mäta fasbalans är att mäta spänningen för varje fas. Våra testbänkar är utrustade med högprecisionsspänningssensorer som kan mäta spänningen för varje fas med stor noggrannhet. Dessa sensorer är anslutna till motorterminalerna och de uppmätta spänningsvärdena registreras av testbänkens datainsamlingssystem.
Testbänken beräknar sedan medelspänningen för de tre faserna. Spänningsobalansen bestäms genom att jämföra avvikelsen för varje fasspänning från medelspänningen. Formeln för att beräkna spänningsobalans är:
[ \text{Voltage Obalans}(%)=\frac{\text{Maximal avvikelse från medelspänning}}{\text{Genomsnittlig spänning}}\ gånger 100% ]
Denna beräkning hjälper till att kvantifiera graden av spänningsobalans i trefassystemet. Om spänningsobalansen överstiger en viss tröskel (vanligen runt 2 - 3%), indikerar det ett problem som måste åtgärdas.
Strömmätning
Förutom spänningsmätning mäter våra testbänkar även strömmen i varje fas. Strömsensorer, såsom strömtransformatorer eller Halleffektsensorer, används för att mäta strömmen som flyter genom varje fas i motorn. I likhet med spänningsmätning registrerar testbänken strömvärdena för varje fas och beräknar medelströmmen.
Strömobalansen beräknas med en liknande formel som spänningsobalansen:
[ \text{Nuvarande obalans}(%)=\frac{\text{Maximal avvikelse från medelström}}{\text{medelström}}\ gånger 100% ]
Strömobalans kan vara ett tecken på motorlindningsproblem, såsom kortslutningar eller öppna kretsar. Genom att noggrant mäta den aktuella obalansen kan våra testbänkar hjälpa till att upptäcka dessa problem tidigt och förhindra ytterligare skador på motorn.
Fasvinkelmätning
En annan viktig aspekt av fasbalans är fasvinkeln mellan de tre faserna. I ett balanserat trefassystem är fasvinkeln mellan varje fas 120 grader. Våra testbänkar använder avancerade fasmättekniker för att bestämma fasvinklarna för de tre faserna.
Fasvinkelmätningen är avgörande eftersom varje avvikelse från den ideala 120 - graders fasvinkeln också kan indikera problem i motorn eller strömförsörjningssystemet. Till exempel kan en fasvinkelskillnad som skiljer sig väsentligt från 120 grader orsaka ojämn vridmomentproduktion i motorn, vilket leder till vibrationer och minskad effektivitet.
Vikten av noggrann fasbalansmätning
Noggrann fasbalansmätning är väsentlig av flera skäl. För det första hjälper det till att säkerställa en effektiv drift av motorn. En balanserad trefasmotor förbrukar mindre energi och fungerar smidigare, vilket resulterar i lägre driftskostnader. För det andra kan det förhindra för tidigt motorfel. Genom att upptäcka och korrigera fasobalanser tidigt kan vi undvika problem som överhettning och överdrivet slitage på motorkomponenterna.
Dessutom är fasbalansmätning också viktig för att uppfylla industristandarder. Många industrier har specifika krav på fasbalansen för trefasmotorer, och noggrann mätning hjälper till att säkerställa att motorerna uppfyller dessa standarder.
Ytterligare testmöjligheter för våra motortestbänkar

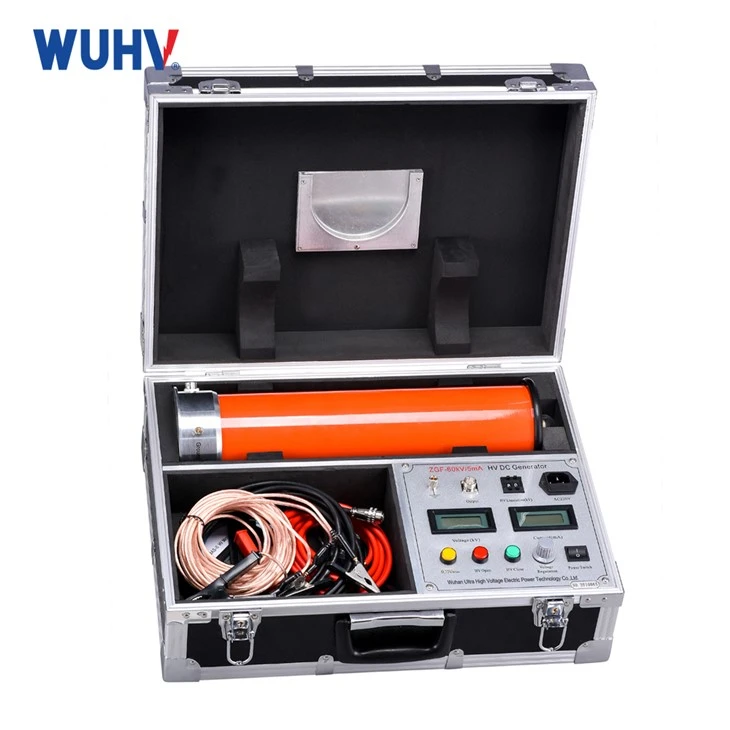

Förutom fasbalansmätning erbjuder våra motortestbänkar ett brett utbud av andra testmöjligheter. Vi erbjuder till exempelDC Hipot testsetsom används för att testa motorlindningarnas isolationsresistans. Detta test hjälper till att upptäcka eventuella isoleringsbrott eller läckage, vilket kan vara en viktig orsak till motorfel.

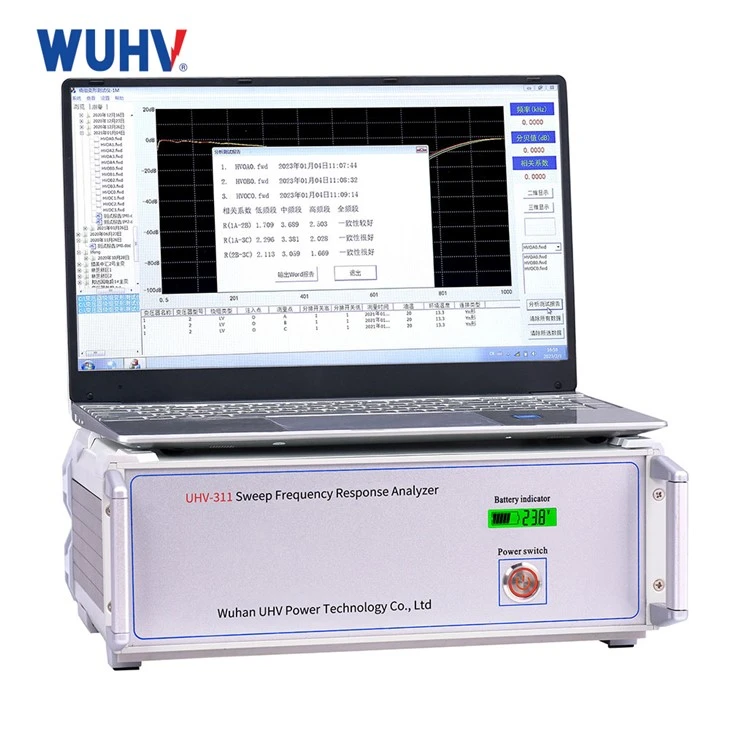

Vi tillhandahåller ocksåSFRA-testenhetför att testa motorlindningarnas mekaniska integritet. Detta test kan upptäcka eventuella mekaniska skador eller deformationer i lindningarna, vilket kan påverka motorns prestanda.
Dessutom vårTransformator testsystemkan användas för att testa prestandan hos transformatorer som ofta används i kombination med trefasmotorer. Detta omfattande testsystem hjälper till att säkerställa strömförsörjningssystemets övergripande tillförlitlighet.
Kontakta oss för dina motortestbehov
Om du letar efter en pålitlig motortestbänk för att mäta fasbalansen i dina trefasmotorer, behöver du inte leta längre. Våra motortestbänkar är designade för att ge korrekta och pålitliga mätningar, vilket hjälper dig att säkerställa effektiv och säker drift av dina motorer.
Vi har ett team av erfarna ingenjörer som kan ge teknisk support och vägledning om hur du använder våra testbänkar. Oavsett om du är en småskalig tillverkare eller ett stort industriföretag, kan vi erbjuda skräddarsydda lösningar för att möta dina specifika testkrav.
Kontakta oss idag för att diskutera dina motortestbehov och för att utforska hur våra motortestbänkar kan gynna ditt företag. Vi ser fram emot att arbeta med dig för att säkerställa optimal prestanda för dina trefasmotorer.
Referenser
- "Electric Machinery Fundamentals" av Stephen J. Chapman
- "Power System Analysis and Design" av J. Duncan Glover, Mulukutla S. Sarma och Thomas J. Overbye
- Branschstandarder relaterade till trefasmotortestning och fasbalansmätning.
