Produktintroduktion

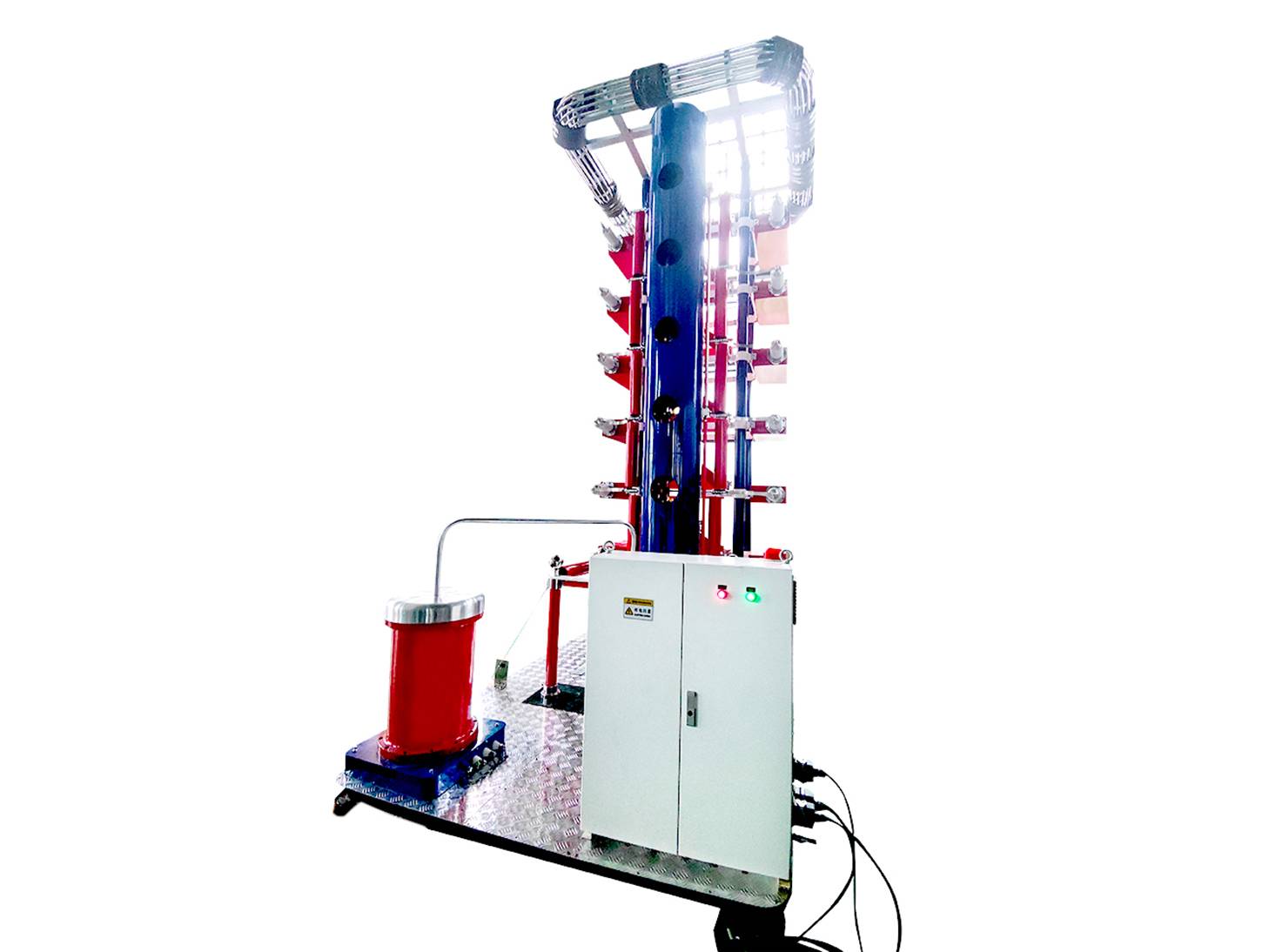

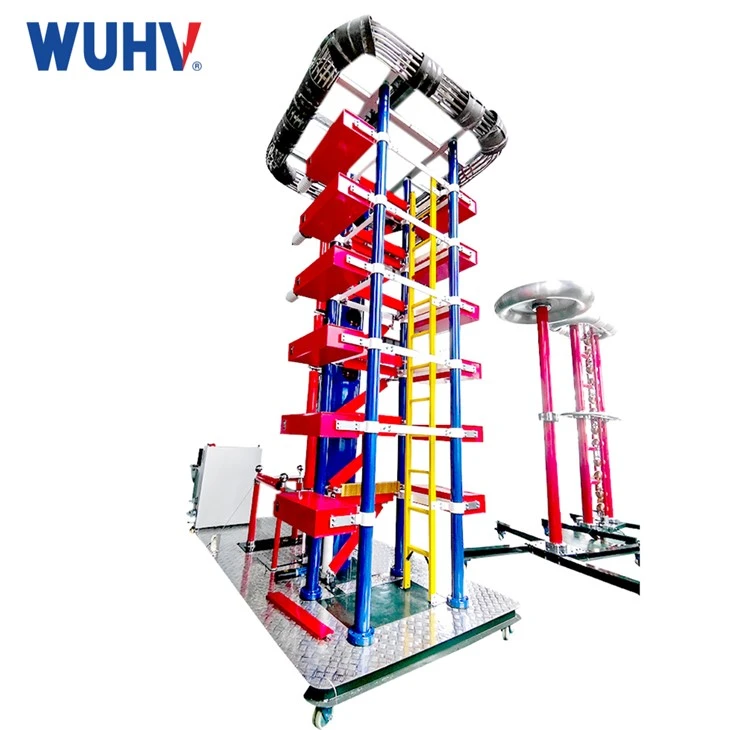

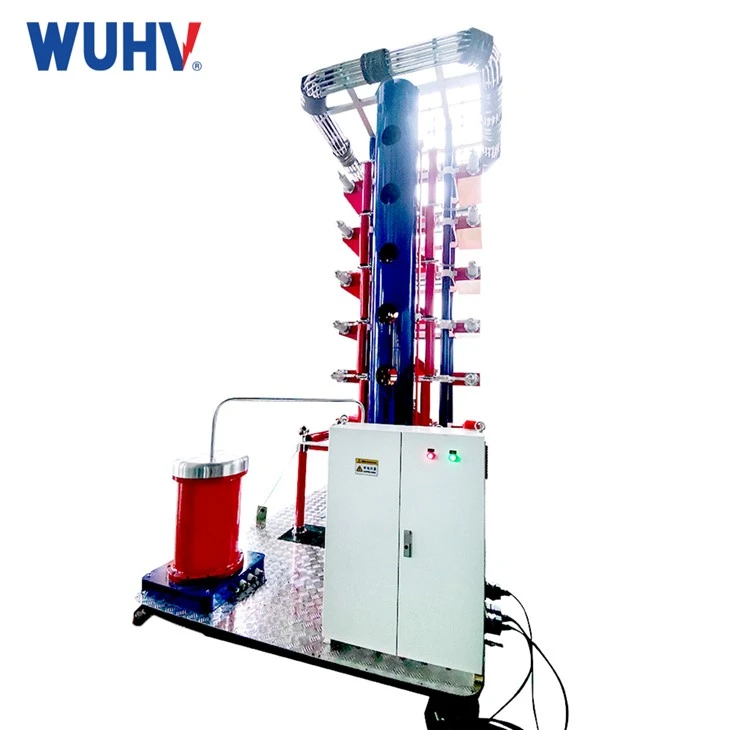

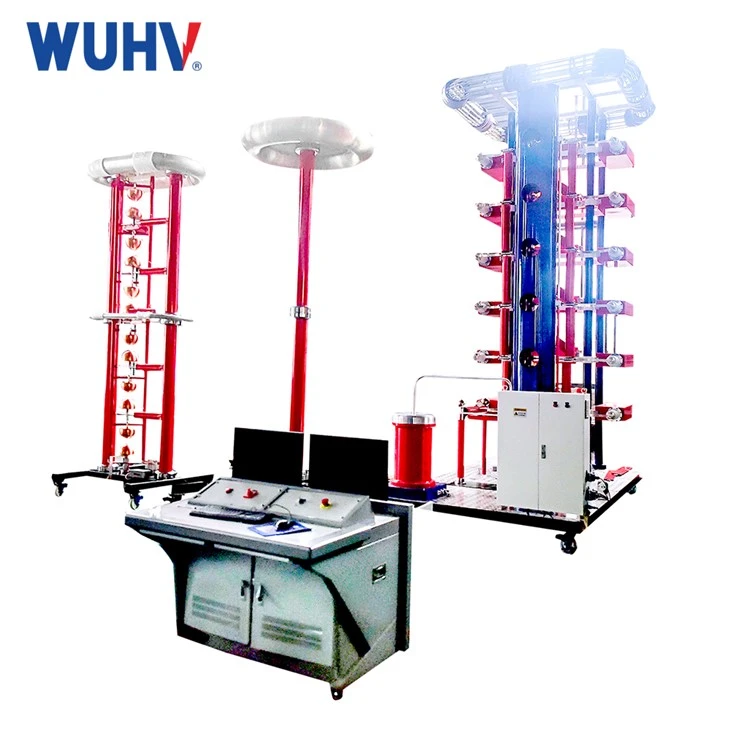

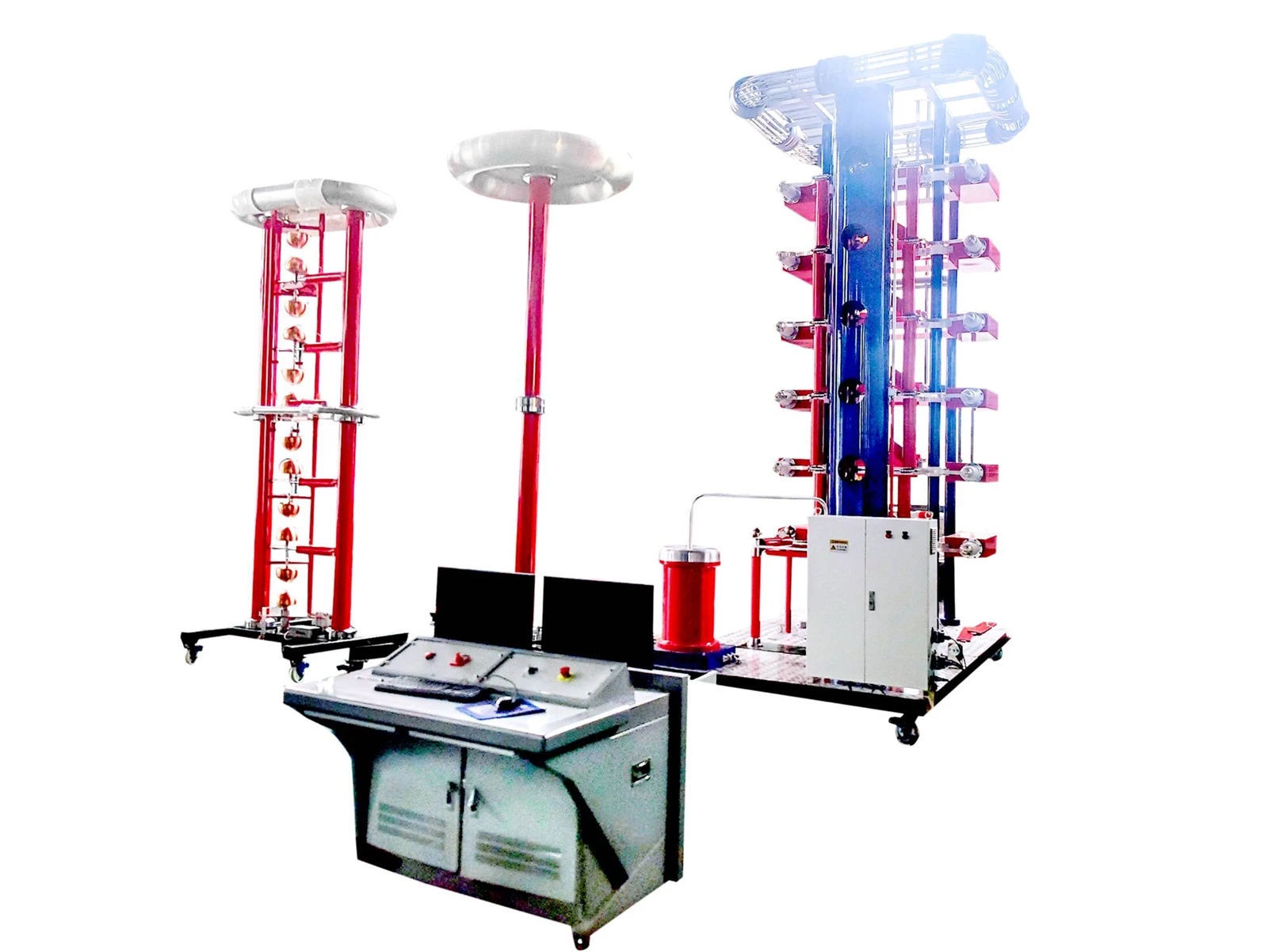

Ett testset för blixtimpulsspänning är en strömförsörjningsenhet som imiterar blixtnedslag och driftöverspänning och andra impulsspänningar. Det används huvudsakligen i isoleringsimpulsmotståndsspänning och dielektrisk impulsnedbrytning, urladdning och andra tester för att testa isoleringsprestandan hos kraftutrustning. Genom att simulera olika vågformer såsom blixtimpulsspänning fullvåg, blixtimpulsspänningsavskärningsvåg och driftimpulsspänningsvåg, kan blixtimpulsgeneratorn noggrant utvärdera responsen från kraftutrustning under extrema spänningsförhållanden.

Tekniska parametrar

Spänningsnivå	Konfiguration	Testobjekt
100kV/5kJ
200kV5kJ	Ingen trunkeringsanordning, oscilloskop eller insamlingskort	6-10KV nivåbrytare och isolatorer; Blixtimpulsspänning fullvågstest, vågform 1,2/50us
200kV10kJ	Ingen trunkeringsanordning, oscilloskop eller insamlingskort	6-10KV nivåbrytare och isolatorer; Och fullvågstestet av blixtimpulsspänning för transformatorer och ömsesidiga induktorer utan krav på cutoff-test, vågform 1.2/50us
200kV10kJ	Det finns en trunkeringsenhet, Tektronix 1102 oscilloskop eller insamlingskort	6-10KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
300kV7,5kJ	Ingen trunkeringsanordning, oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Blixtimpulsspänning fullvågstest, vågform 1,2/50us
300kV15kJ	Ingen trunkeringsenhet, Tektronix 1102 oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Och fullvågsblixtimpulsspänningstest för transformatorer och ömsesidiga induktorer utan testkrav för vågformsavbrott, vågform 1,2/50us
300kV15kJ	300kV enkel-avskärningsenhet, oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
300kV30kJ	300 kV enkel-avskärningsenhet, Tektronix 2012 oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
400kV10kJ	Ingen trunkeringsanordning, oscilloskop	10-35KV nivåbrytare och isolatorer; Blixtimpulsspänning fullvågstest, vågform 1,2/50us
400kV20kJ	400kV enkel-avskärningsenhet, oscilloskop	10-35KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
400kV20kJ	Ingen trunkeringsanordning, oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Och helvågstestet av blixtimpulsspänning för transformatorer och ömsesidiga induktorer utan krav på cutofftest, med en vågform på 1,2/50us;
400kV30kJ	300kV enstegs avskärningsenhet, oscilloskop	10-35KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
400kV40kJ	Ingen trunkeringsanordning, oscilloskop eller insamlingskort	10-35KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
600kV15kJ	600 kV enstegs blötningsanordning, anskaffningskort	10-35KV nivåbrytare; Och isolatorn blixtimpuls spänning full våg test med branta våg test krav, vågform 1,2/50us; Brant våg
600kV30kJ	400kV enkel-avskärningsenhet, oscilloskop	10-66KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
500kV30kJ	Enstegs trunkeringsanordning, oscilloskop
800kV20kJ		10-110KV nivåbrytare och isolatorer; Och fullvågsblixtimpulsspänningstest för transformatorer och ömsesidiga induktorer utan testkrav för vågformsavbrott, vågform 1,2/50us
800kV40kJ	Ingen trunkeringsanordning, oscilloskop	10-110KV nivåbrytare och isolatorer; Och fullvågsblixtimpulsspänningstest för transformatorer och ömsesidiga induktorer utan testkrav för vågformsavbrott, vågform 1,2/50us
800kV40kJ	800kV avstängningsanordning, oscilloskop	10-110KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us
800kV80kJ	800kV avstängningsanordning, oscilloskop	10-110KV nivåbrytare och isolatorer; Och fullvågs blixtimpulsspänningstest för transformatorer och ömsesidiga induktorer med vågformskrav på 1,2/50us; Skär våg 2-6us

Försiktighetsåtgärder

1. Se till att utrustningen är väl jordad för att undvika elektriska stötar orsakade av dålig jordning.
2. Operatörer måste ha motsvarande säkerhetskunskaper och -färdigheter, vara förtrogen med utrustningens driftsteg och försiktighetsåtgärder.
3. Under användning är det nödvändigt att hålla ett säkert avstånd för att undvika att bli skadad av åskimpulsgeneratorns urladdningsanordning.
4. Efter användning är det nödvändigt att omedelbart stänga av blixtimpulsgeneratorn och utföra utrustningsunderhåll och underhållsarbete.

Underhåll av utrustning

1. För att säkerställa personlig säkerhet och utrustningssäkerhet är det nödvändigt att regelbundet underhålla generatorn. För att undvika ansamling av damm bör generatorn torkas av regelbundet, speciellt ytorna på isoleringsplattformen, isoleringsstaven etc. ska hållas rena.
2. Under drift och tomgång bör generatorn skyddas från fukt. När den omgivande luftfuktigheten är för hög under en längre tid bör den ventileras och torkas.
3. Efter en tids användning bör smörjolja tillsättas varje mekanisk transmissionsdel.
4. Halvledarfärgen på ytan av den övre keramiska bussningen nära mittflänsen på högspänningslikriktartransformatorn bör vara väl skyddad; Om det finns stark korona på grund av slitage eller fel, bör halvledaranti-koronafärg sprayas för att få koronan att i princip försvinna.
5. Om det finns oljeläckage eller onormalt ljud i komponenterna i generatorn ska den stoppas från användning. Den kan endast tas i bruk igen efter reparation och godkänt test.
6. Om tändpulssystemet inte fungerar korrekt, kontrollera om det finns kortslutningar eller öppna kretsar i olika delar av tändpulssystemet och lös dem.
