Termen "Partial Discharge" (PD) kan låta lite teknisk, men det är en viktig indikator relaterad till "hälsan" hos högspänningsutrustning som transformatorer. Föreställ dig om det fanns små "gnistor" som lugnt växte inuti enheten, som samlades över tiden, skulle konsekvenserna vara ofattbara. Vid det här laget behöver vi en kompetent assistent - en transformatortestare för partiell urladdning.
Vad är partiell urladdning? Varför är det så viktigt?
Enkelt uttryckt hänvisar partiell urladdning till fenomenet koronaurladdning där den elektriska fältstyrkan i vissa delar av isoleringen av högspänningsutrustning är relativt hög men inte tillräcklig för att orsaka-heltidsisoleringsavbrott. Även om denna urladdning inte är lika storslagen som ett stort fel, kommer det att fortsätta att erodera isoleringsmaterial, påskynda åldrandet och i slutändan leda till allvarliga skador på utrustningen och till och med strömavbrott.
Vilka är de faktorer som påverkar partiell urladdning?
Defekter i isoleringsmaterial som luftspalt, föroreningar och ojämn densitet kan alla bli "hotbeds" för partiell urladdning.
Utrustningsstruktur: Ojämn distribution av elektriska fält kan lätt bilda lokala höga elektriska fält vid hög-spänningsterminaler och isolationsgap.
Driftsmiljö: Temperatur, luftfuktighet, damm etc. kan alla påverka isoleringens prestanda.
Åldrande av utrustning: Med tiden kommer prestandan hos isoleringsmaterial gradvis att minska.
Hur upptäcker man de "gyllene ögonen" från Wuhan UHV Power Technology Co., Ltd?
Hur kan vi i tid upptäcka och effektivt reagera på dessa "osynliga faror"? Detta kan inte skiljas från vår huvudperson idag - transformatorn med partiell urladdning.

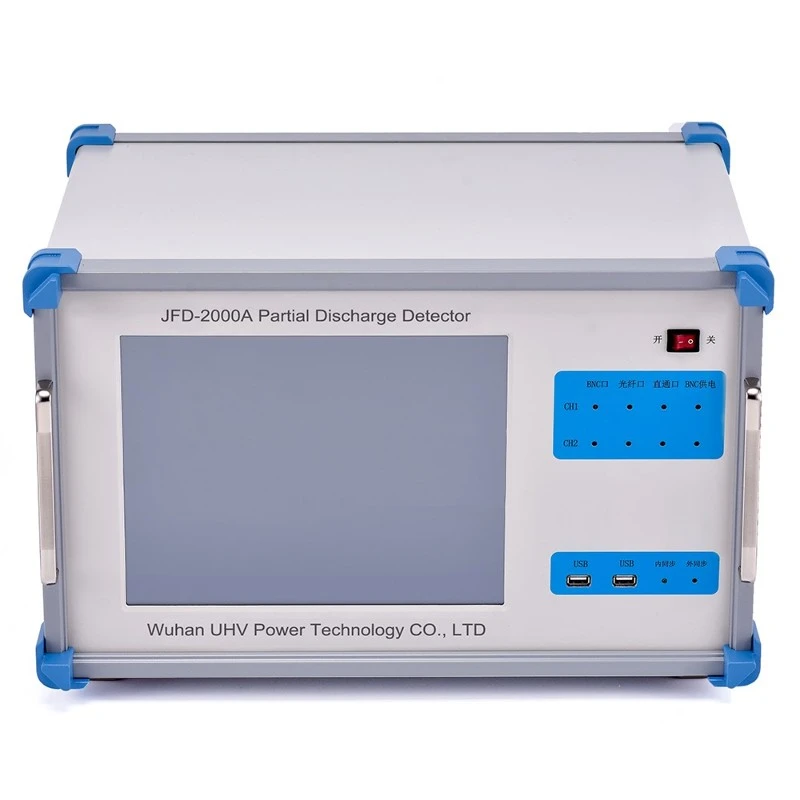

vad är det? Som namnet antyder är det ett instrument speciellt utformat för att upptäcka partiella urladdningsfenomen i hög-högspänningsutrustning som transformatorer. Genom att mäta den elektriska pulssignalen som genereras av urladdning kan vi avgöra om det finns partiell urladdning i utrustningen och utvärdera dess svårighetsgrad.
Vilka verktyg finns tillgängliga? För närvarande har Wuhan UHV Power Technology Co., Ltd.s testutrustning för partiell urladdning på marknaden mycket mogen teknologi och kan uppnå hög-precision och känslig detektering. Dessa enheter använder vanligtvis avancerad avkänningsteknik och databehandlingsalgoritmer för att skilja mellan olika typer av urladdningar och tillhandahålla intuitiva testrapporter.
Hur gör man det? Testning utförs vanligtvis när utrustningen är i strömavbrott. Genom att ansluta testaren till högspänningsledningen eller nollpunkten på transformatorn och applicera en viss spänning (vanligtvis strömfrekvens eller variabel frekvensspänning) till utrustningen, kommer instrumentet att börja fånga och analysera möjliga partiella urladdningssignaler.
Var uppmärksam på dessa detaljer för att göra testningen mer tillförlitlig
För att göra resultaten av testning av partiell urladdning av transformatorer mer exakta och tillförlitliga, förutom att förlita sig på avancerad utrustning, finns det också några detaljer som måste noteras:
Välj lämpliga testmetoder: Olika utrustningar och driftsförhållanden kan kräva olika testmetoder (såsom detektering av partiell urladdning av strömfrekvens, metod för transient jordspänning, etc.). Det professionella teamet från Wuhan UHV Power Technology Co., Ltd. kan tillhandahålla den mest lämpliga lösningen enligt den faktiska situationen.
Standardiserade driftsprocedurer: Följ instrumenthandboken och industristandarder strikt för att säkerställa en stabil testmiljö och undvika externa störningar.
Dataanalys och tolkning: Mer testdata är inte nödvändigtvis bättre, nyckeln ligger i korrekt analys och tolkning. Erfarna ingenjörer kan fastställa arten och farorna med urladdning från flera dimensioner som vågform, amplitud och frekvens.
Partiell urladdningstestning av transformatorer är en oumbärlig del för att säkerställa säker drift av kraftutrustning. Genom vetenskapliga upptäcktsmetoder kan vi ge tidig varning, förhindra problem innan de uppstår och undvika onödiga förluster.
Vanliga frågor (FAQ)
F1: Kommer partiell urladdning nödvändigtvis att orsaka skador på transformatorer? A1: Inte nödvändigtvis, partiell urladdning är en process av kumulativ skada. Milda partiella urladdningar kanske inte har någon betydande inverkan på kort sikt, men ihållande urladdning kan påskynda isoleringens åldrande och öka risken för fel.
F2: Vilken spänningsfrekvens är mest effektiv för att testa partiell urladdning? S2: Testet utförs vanligtvis under spänningsspänning (50Hz eller 60Hz), men ibland väljs variabel frekvensspänning för testning enligt specifika situationer för att simulera utrustningens verkliga tillstånd under drift.
F3: Vilken påverkan har känsligheten hostestare för partiell urladdninghar på testresultaten? A3: Ju högre känslighet, desto bättre kan den detektera svaga partiella urladdningssignaler, och därigenom upptäcka potentiella isoleringsdefekter i förväg och förbättra varningsförmågan för detektering.
F4: Förutom transformatorer, vilken annan utrustning behöver genomgå partiell urladdningstestning? A4: Elektrisk högspänningsutrustning med isoleringsstrukturer som hög-kablar, ställverk och generatorer kräver vanligtvis partiell urladdningstestning.
F5: Kan vanliga användare själva utföra partiell urladdningstestning? S5: Provning av partiell urladdning kräver hög professionalism och kräver specialiserade instrument och operatörer. Det rekommenderas att kvalificerade professionella institutioner eller tillverkarpersonal utför operationen.
