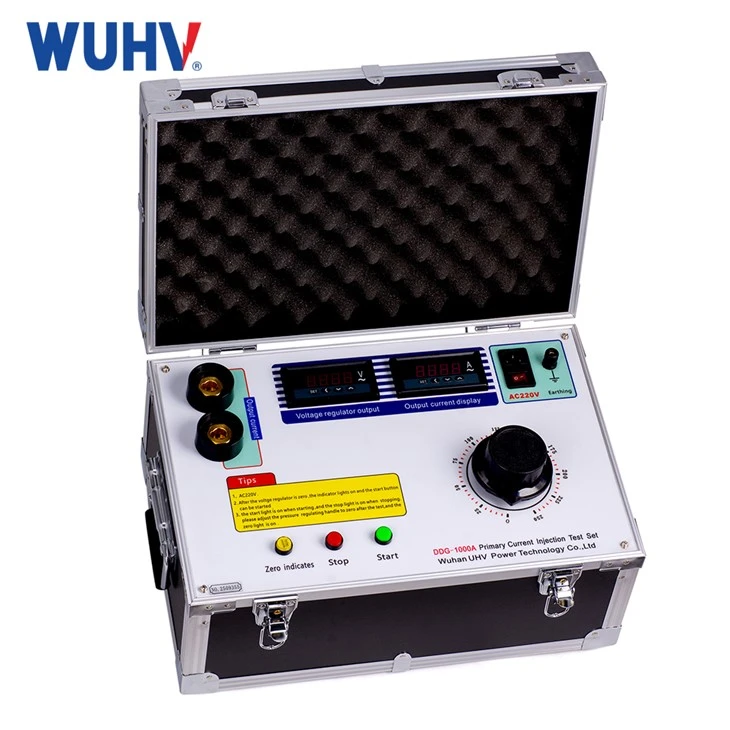

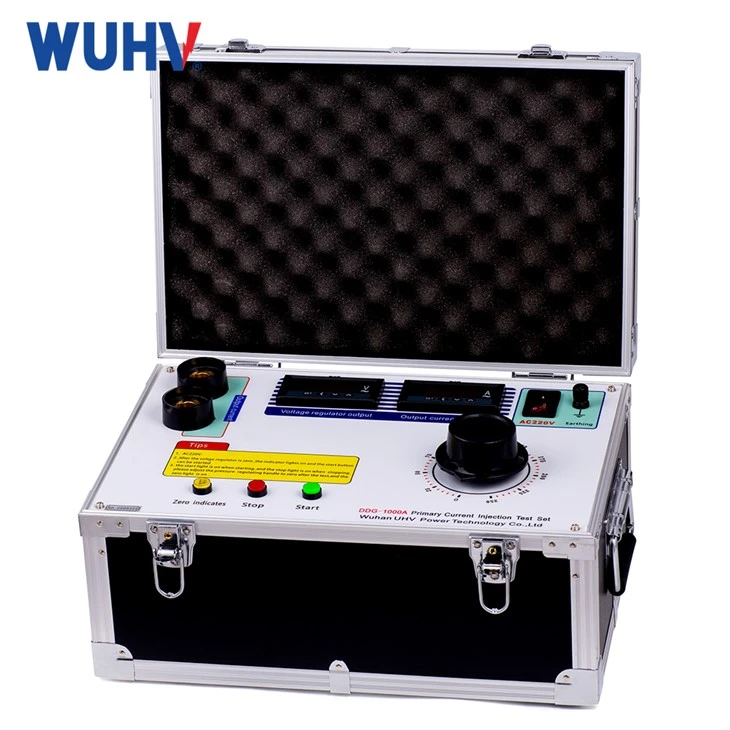

Primär ströminjektionstestare

Primary Current Injection Tester är den nödvändiga utrustningen på platser med stark ström. Det används ofta i kraftverk, kraftdistributionsstationer, eltillverkare, forskningsinstitut och andra avdelningar. Utrustningen har karaktärerna av kort- eller intermittent system, liten storlek, lätt vikt och enkelt underhåll och så vidare.

1. Högströmsgeneratorn har två amperemetrar för övervakning av storleksintervall.

2. Autotransformatorn kan justeras fritt.

3. Statusindikatorlampa, knappkontroll, lätt att använda.

4. Den övergripande separerbara strukturen är lätt att flytta.

1. Anslut strömförstärkaren till den testade produkten enligt testkraven och se till att det finns strömförsörjning. (För delad typ, anslut "ingången" på panelen till strömmen, "utgången" med "ingången" på DDK och "instrumentet" med "instrumentet" på DDK.

2. Välj positionen för strömbrytaren enligt den aktuella strömmen.

3. Slå på strömmen och den gröna lampan ska lysa (om inte, vrid spänningsomkopplaren moturs till noll tills den gröna lampan lyser). Tryck på startknappen, den gröna lampan ska vara släckt och den röda lampan lyser. Vrid spänningsomkopplaren medurs tills strömmen stiger till önskad nivå.

4. Vrid spänningsomkopplaren moturs till noll, tryck på stoppknappen, den röda lampan är släckt och den gröna lampan lyser. Testet är över.

1.Verifiera skyddsreläet: Se till att reläet svarar korrekt på feltillstånd.

2. Testa strömtransformator (CT): Simulera hög ström för att verifiera CT-prestanda.

3.Simulera feltillstånd: Generera hög ström för att simulera verkliga-felscenarier.

4.Kalibrering: Ger en pålitlig metod för att kalibrera skyddsutrustning.

Förbättra systemets tillförlitlighet: Se till att skyddssystemet är korrekt aktiverat vid faktiska felhändelser.

Förberedelser och inställningar

Anslut den primära ströminjektorn till enheten som testas (t.ex. relä eller strömtransformator).

Ställ in önskad strömnivå, testlängd och testläge (t.ex. AC/DC-ström, steginsprutning eller kontinuerlig ström).

Aktuell injektion

Injektorn genererar en hög ström och sprutar in den i systemet som testas.

Testutrustningen (t.ex. reläer) kommer att reagera genom att aktivera eller avaktivera baserat på dess inställningar (såsom utlösningstid och aktuellt tröskelvärde).

Övervakning & Verifiering

Övervaka responsen från skyddsanordningen eller strömtransformatorn som testas.

Se till att CT eller relä fungerar som förväntat när det utsätts för testströmmen.

Dataregistrering & rapportering

Testresultaten registreras för analys och rapportering.

Uppgifterna hjälper till att verifiera om skyddsanordningen fungerar korrekt under felförhållanden.

Simulera felsituationer genom att injicera kontrollerade höga strömmar i primära kretsar som reläer eller strömtransformatorer. Den insprutade strömmen replikerar överbelastningen, kortslutningen eller andra felförhållanden som uppstår i faktiska system. Enligt testkraven kan enheten generera både AC- och DC-strömmar.

1. Test av skyddsrelä: Kontrollera om reläet svarar korrekt på feltillstånd och löser ut enligt specifikationerna.
2. Strömtransformatortestning (CT): Simulera hög primärström för att testa CT-noggrannheten och säkerställa att de korrekt reducerar strömmen för skyddsreläer.
3. Kalibrering: Se till att reläer och andra skyddssystem är korrekt kalibrerade för att reagera korrekt på felströmmar.
4. Underhåll och felsökning: Används för att diagnostisera och underhålla skyddssystem för att säkerställa att de fungerar korrekt.
5. Felsimulering: Simulera verkliga-fel (som kortslutningar, överbelastningar) för att verifiera skyddssystemets prestanda.

1. Säkerhetsjordning och isolering

Se till att brytaren, CT och skyddssystemet är helt-avstängda och isolerade. Jorda all utrustning ordentligt.

2. Välj Korrigera strömområde

Välj en testare med tillräcklig utström för att lösa ut reläet eller mätta CT. Undvik att överbelasta testaren.

3. Undvik långvarig hög strömutgång

Hög ström (över 1000A) värmer kablar och interna komponenter. Följ arbetscykelgränserna (t.ex. 1-2 minuter PÅ, sedan kyla).

4. Använd lämpliga testkablar

Använd korta, tjocka kablar (t.ex. 50-70 mm² per 1000A) med täta anslutningar för att förhindra överhettning och spänningsfall.

5. Förhindra oavsiktlig kontakt

Utgångsterminaler har farlig låg-spänning men extremt hög ström. Håll obehörig personal borta.

6. Säkra alla anslutningar

Lösa anslutningar orsakar ljusbågar, överhettning och felaktiga avläsningar. Dra åt alla klämmor och bultar ordentligt.

7. Se upp för Breaker Trip

Brytaren öppnas när testströmmen överskrider skyddsinställningen. Meddela närliggande personal innan du testar.

8. Registrera omgivningstemperatur

Ledarresistans ändras med temperaturen (≈0,4%/grad för koppar). Korrigera avläsningarna till standardreferenstemperatur (20 grader eller 75 grader).

9. Urladdning efter testning

Interna kondensatorer eller induktorer kan lagra restenergi. Vänta tills "urladdningen är klar" innan du kopplar bort ledningarna.

10. Regelbunden kalibrering och underhåll

Kalibrera årligen för att säkerställa amperemeter, timer och utgångsnoggrannhet. Inspektera kablar, terminaler och kylfläkt regelbundet.
