Vid kretsens frekvens uppstår resonans och den samplade spänningen är Q gånger utspänningen från exciteringstransformatorns högspänningsände. q är kvalitetsfaktorn för systemet, det vill säga spänningsresonansmultipeln, vanligtvis från tiotals till över 100.serieresonansav kretsen orsakas av att justera utgångsfrekvensen för strömförsörjningen med variabel frekvens, och sedan justera utspänningen från den variabla frekvensströmförsörjningen för att nå testvärdet under tillståndet av kretsresonans. På grund av kretsens resonans, ju mindre utspänningen är från strömförsörjningen med variabel frekvens, desto högre testspänning genereras för CX-samplet.

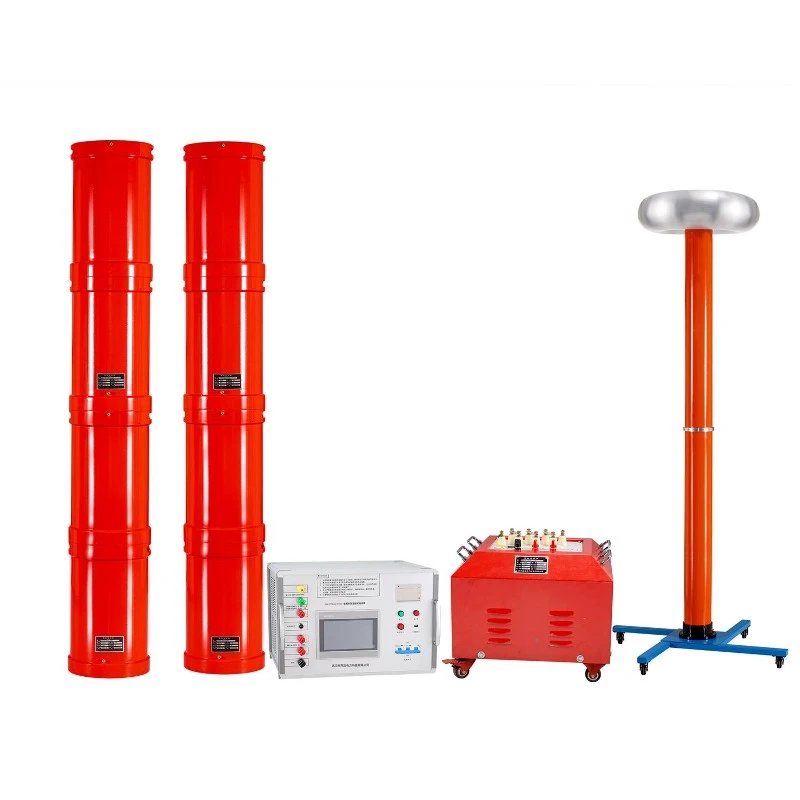

Genomför spänningsmotståndstest med hjälp avfrekvensomvandlingsserieresonansmetod. Genom stapling med flera-nivåer används flera reaktorer parallellt och i serie. Spänningsdelare används för att mäta testspänningen.
Formeln för serieresonans är följande:
Den imaginära delen av impedansen för en krets är lika med 0. z=r+jx,x=0,z=r . Så i=u/z=u/r.
(1) Resonansdefinition: I en krets, när en reaktiv modul frigör energi, är energin hos de två komponenterna lika stor, och den andra reaktiva modulen måste absorbera samma energi. Det blir med andra ord energipulsering mellan de två reaktiva komponenterna.
(2) För att generera resonans måste kretsen ha induktans L och kapacitans C.
(3) Den motsvarande resonansfrekvensen är resonansfrekvensen (resonans) eller resonansfrekvensen representerad av FR.
(4) Villkoren för en serieresonanskrets är följande: När i2xl=i2xc är xl=xc, erhålls resonansvillkoren för en r-l-c-seriekrets.
(5) Oavsett om det är i serie eller parallell resonans, när resonans inträffar, uppnås ett fullständigt energiutbyte mellan L och C, det vill säga den frigjorda magnetiska energin omvandlas fullständigt till elektrisk fältenergi och lagras i kondensatorn, medan kondensatorn laddas ur vid ett annat tillfälle och sedan omvandlas till magnetisk energi lagrad i induktorn.
(6) I en serieresonanskrets, på grund av samma ström som flyter genom serierna - L och C, sker energiutbyte genom förändringar i spänningspolariteten; I en parallellkrets har de två ändarna av C samma spänning, så energiomvandling är den motsatta strömfasen av de två komponenterna.
(7) Induktans och kapacitans är fortfarande två komponenter i resonans, annars kan energiutbyte inte inträffa; Men ur perspektivet av ekvivalent impedans blir det en komponent: motståndsvärdet är noll eller oändligt.
