AC motstå spänningstestet är den mest rigorösa, effektiva och direkta testmetoden för att utvärdera isolationsstyrkan hos elektrisk utrustning, och det är också en testmetod som krävs enligt gällande elektriska föreskrifter. Det är för närvarande en vägledande bedömning för att avgöra om elektrisk utrustning kan tas i drift i Kina, och det är också en viktig detekteringsmetod för att säkerställa isoleringsnivån på utrustning och undvika olyckor med isoleringsbrott. Med den ständiga utvecklingen av Kinas kraftsystem används mer och mer hög-elektrisk utrustning med stor kapacitet och tvär-kablar av polyeten i stor utsträckning. Vid dagligt underhåll och statuskontroll är test av växelspänningshållfasthet ett viktigt testobjekt. På grund av den skrymmande och obekväma transporten av traditionella kraftfrekvenstesttransformatorer och behovet av en strömförsörjning med stor kapacitetstest när man utför växelspänningsmotståndstester på elektrisk utrustning med stor kapacitet, är det ibland omöjligt att utföra tester på plats. Därför behövs en ny testanordning för växelspänningsmotstånd för testning. Med utvecklingen av kraftteknik har nya testmetoder gradvis antagits. Bland dem är seriens resonansspänningsbeständighetstest en av dem som är lämplig för Kinas nationella förhållanden. Den tillämpar de grundläggande principerna för resonanskretsar och kan delas in i tre typer enligt olika justeringsmetoder: induktiv, kapacitiv och variabel frekvens. Genom jämförelsen av de tre typerna av serieresonansanordningar i praktiska tillämpningar har det visat sig att serieresonansanordningen med variabel frekvens är mer lämpad för de faktiska behoven på plats. Därför, i fältutrustningens AC-test, är den mest användaserie resonansanordning med variabel frekvens, som kan klara olika växelspänningsmotståndstester.
Genom att hänvisa till olika grafiska och textmaterial kan vi förstå de vanligaste justeringsmetoderna på-platsen för serieresonansmotståndsspänningstestning, inklusive induktiva och variabla frekvensmetoder. Men oavsett metod hoppas man att hög-spänningskretsen kan justeras till en induktiv impedans lika med kapaciteten, det vill säga o L=1/C. På så sätt behöver endast en liten spänning appliceras på mellantransformatorn, och en högspänning QU (Q=L/R=1/o CR, kvalitetsfaktor) kommer att genereras på testprovet
Huruvida tillräcklig högspänning kan genereras på testprovet beror på följande tre förhållanden:
① Är den totala induktansen för hög-spänningskretsen lika med den totala kapaciteten;
② Är kvalitetsfaktorvärdet för hög-högspänningskretsen tillräckligt stor?
③ Är spänningen U pålagd mellantransformatorn tillräckligt stor.
Den viktigaste komponenten i den induktiva anordningen är järnkärnreaktorn med justerbar induktans, som justerar reaktorns järnkärnluftgap för att ändra dess induktans. Fördelen med denna anordning är att reaktorns induktans kan göras mycket stor, vilket kan användas för att motstå spänningsprovning av prover med stor kapacitans. Storleken på induktansen kan justeras linjärt, och seriekretsen kan fås att nå resonanspunkten exakt enligt provets kapacitans. Genom att först applicera en låg spänning för att justera reaktorns induktans för att producera resonans i seriekretsen, och sedan öka spänningen, kan reaktorns induktans justeras tills resonans uppstår under testspänningen. Detta är både säkert och kan uppnå fullständig resonans av kretsen. Nackdelen är att tillverkningen av reaktorn är komplex och anordningens vikt ökar.

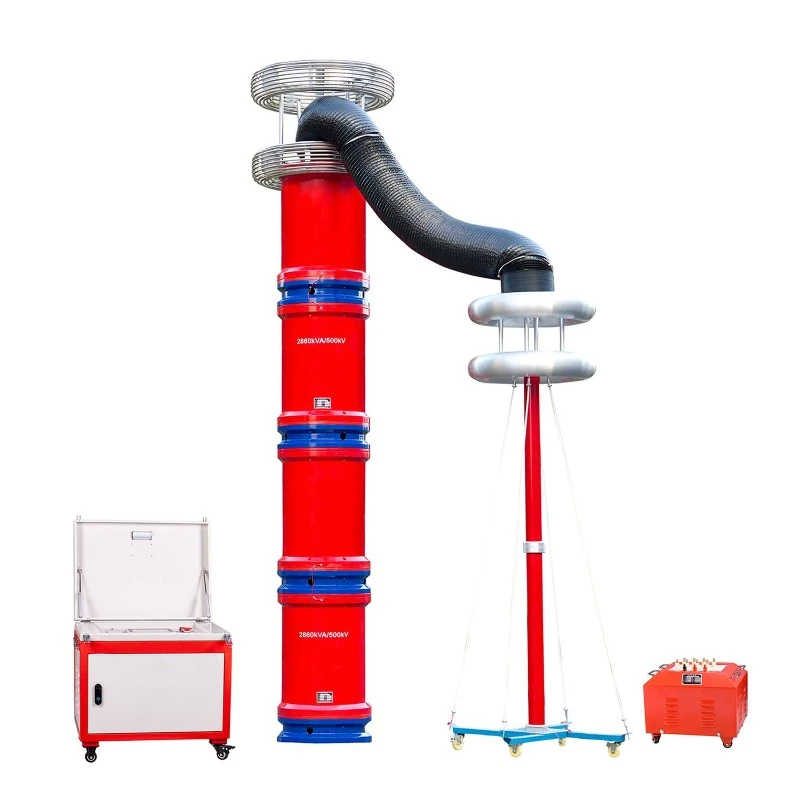

Enheten med variabel frekvens förlitar sig på en hög-strömförsörjning med variabel frekvens för att justera strömfrekvensen så att kretsen når resonanspunkten. Induktansen för reaktorn som används i enheten är fast, och frekvensen för testströmförsörjningen varierar med kapacitansen. Serieresonanstestanordningen med variabel frekvens använder principen för serieresonans, använder en excitationstransformator för att excitera serieresonanskretsen, justerar utfrekvensen för den variabla frekvensregulatorn och gör kretsinduktansen L och testprovet C.
Serieresonans, där resonansspänningen är den spänning som appliceras på testprovet, har fördelarna att nå resonanspunkten exakt, vilket gör reaktorn enkel, lätt och har en hög kvalitetsfaktor för kretsen. Nackdelen är dock att det kräver en hög-strömförsörjning, som har höga krav på stabiliteten i nätaggregatets spänning och frekvens. Justeringsområdet för variabel frekvenstyp är större än för induktiv typ. Med utvecklingen av elektronisk utrustning används i allmänhet variabel frekvenstyp nu.
Problem med serieresonans motstår spänningstest i faktiska situationer på-platsen
Vid den faktiska användningen av resonansanordningar i serie med variabel frekvens på plats stöter vi ofta på en rad problem såsom låg kvalitetsfaktor, låg resonansfrekvens och hög ström i testkretsen, vilket bör noteras av testpersonalen. Motsvarande åtgärder bör vidtas för att lösa dessa problem för att säkerställa ett smidigt framsteg av AC-motståndsspänningstestet.
