Serie resonant AC tål spänningstestenhet? Wuhan UHV är specialiserat på att produceraAC tål spänning enheter, med ett brett utbud av produktalternativ. Välj Wuhan UHV när du letar efter enheter för AC-motståndsspänning.
AC-högspänningsserieresonanstestenheten är enserieresonanstestanordningsom använder avstämda induktorer och belastningskondensatorer för att generera effektfrekvensserieresonans och erhålla effektfrekvenstestspänning. Serieresonans består av en isolationstransformator, en frekvens- och spänningsreglerande kraftkälla, en magnetiseringstransformator, en reaktor och en kapacitiv spänningsdelare. Kondensatorn och reaktorn i testprovet bildar en serieresonansförbindelse; Spänningsdelaren är parallellkopplad med testprovet för att mäta resonansspänningen på testprovet och ge en överspänningsskyddssignal; Frekvensmodulationseffekten är kopplad till serieresonanskretsen genom en magnetiseringstransformator, vilket tillhandahåller exciteringseffekt för serieresonans.
Devariabel frekvens serie resonanstestanordningskiljer sig från allmänna testinstrument, och dess största egenskap är att samma uppsättning utrustning kan användas för AC-motståndsspänningstestning av olika elektrisk utrustning såsom korslänkade kablar, transformatorer, etc. GIS, elektriska motorer och generatorer, förutom de typiska och vanligt förekommande modellerna som finns i denna urvalskatalog för användare att välja mellan, kräver vanligtvis utformningen av testscheman och testscheman för att möta testintervallen och testscheman, olika regioner, användare och exempel.
Vi vet att när kretsfrekvensen f=1/2 π√ LC uppstår resonans i kretsen, och spänningen på testprovet är Q gånger utspänningen från excitationstransformatorns högspänningsände. Q är systemkvalitetsfaktorn, vilket är spänningsresonansmultipeln, vanligtvis från tiotals till hundratals eller mer. Justera först utfrekvensen för strömförsörjningen med variabel frekvens för att inducera serieresonans i kretsen, och justera sedan utspänningen från strömförsörjningen med variabel frekvens under tillståndet av kretsresonans för att uppnå testvärdet för provspänningen. På grund av kretsens resonans kan en mindre utspänning från strömförsörjningen med variabel frekvens generera en högre testspänning på testprovet CX.

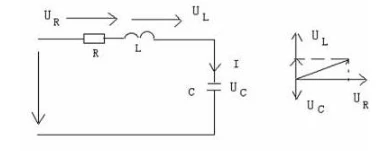

Figur 1 Schematiskt diagram av serieresonans
Devariabel frekvens serie resonanstestanordningutvecklad av Wuhan UHV använder principen om serieresonans. Den använder en magnetiseringstransformator för att excitera serieresonanskretsen, justerar utgångsfrekvensen för den variabla frekvensregulatorn och får kretsinduktansen L och testprovet C att resonera i serie. Resonansspänningen är den spänning som appliceras på testprovet. Frekvensomvandlingsresonanstestanordningen används i stor utsträckning inom industrier som kraft, metallurgi, petroleum och kemiteknik och är lämplig för överlämning och förebyggande testning av kapacitiva prover med hög-kapacitet och hög-spänning.
Deserieresonansspänningsmotståndsanordningbestår huvudsakligen av en frekvensomvandlarkontroller, magnetiseringstransformator, hög-högspänningsreaktor, hög-spänningsdelare, etc. Variabelfrekvenskontroller är indelade i två kategorier: stationära kontroller med 20KW och högre, och bärbara boxkontroller med 20KW och lägre; Den består av en kontroller och ett filter. Huvudfunktionen hos en regulator med variabel frekvens är att konvertera en 380V eller 200V AC effektfrekvens sinusvåg med fast amplitud och frekvens till en sinusvåg med justerbar amplitud och frekvens. Och ge ström till hela utrustningen. Excitationstransformatorns funktion är att höja utspänningen från strömförsörjningen med variabel frekvens till lämplig testspänning. Högspänningsreaktorn L är en viktig komponent i resonanskretsen. När effektfrekvensen är lika med 1/(2 π√ LCX), genomgår den serieresonans med testprovet CX.
Seriens resonanstestanordning med variabel frekvens är lämplig för AC-motståndsspänningstestning av 10KV, 35KV, 110KV, 220KV och 500KV polyetenströmkablar. Lämplig för AC-tålspänningstestning av 60KV, 220KV och 500KV GIS. Lämplig för spänningstestning av stora transformatorer och generatorer; Induktion tål spänningstest för krafttransformatorer; Mätning av jordningsmotstånd.
På grund av år av fokus på forskning och produktion av serieresonansenheter är Wuhan UHV det bästa valet förserie resonansanordningar med variabel frekvensnär det gäller teknik, kvalitet och service! Efter rikstäckande screening valde många professionella kunder till slut Wuhans ultra-högspänningsvariabel frekvensresonanstestenhet. Wuhan UHV är övertygad om att kvalitet först och service först kan vinna kundernas gunst och beröm!
