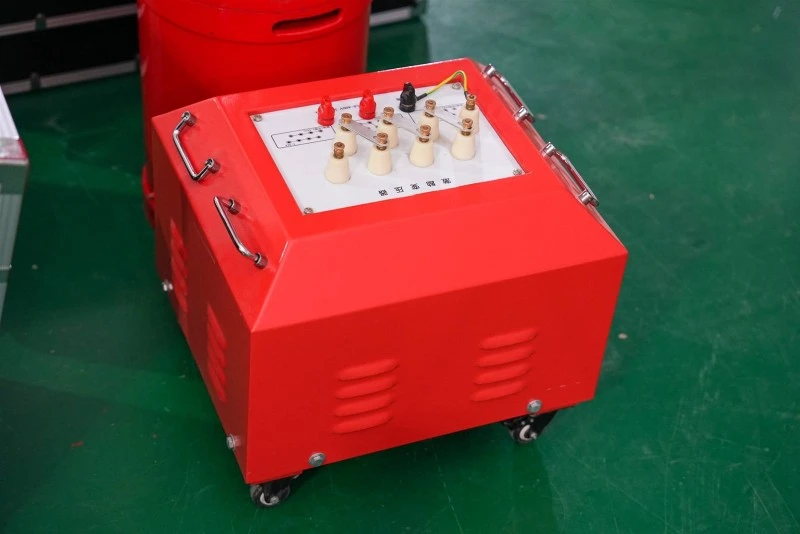

Den kompletta uppsättningen avfrekvensomvandlingsserie resonanstestutrustningbestår av frekvens- och spänningsreglerande strömförsörjning, magnetiseringstransformator, reaktor och kapacitiv spänningsdelare; Den kompletta uppsättningen av frekvensomvandlingsseriens resonanstestutrustning använder metoden för att justera strömförsörjningsfrekvensen för att uppnå resonans mellan reaktorn och den testade kondensatorn och få hög spänning och hög ström på det testade objektet. Det är en ny metod för högspänningstestning och har använts i stor utsträckning hemma och utomlands.
AC-motståndsspänningstest av olika stora krafttransformatorer, kraftkablar, ångturbiner, hydrogeneratorer och annan kapacitiv utrustning måste utföras regelbundet i strikt överensstämmelse med testföreskrifterna för den kompletta uppsättningen av frekvensomvandlingsserieresonanstestutrustning. Under effektfrekvensförhållanden, på grund av testobjektets stora kapacitans eller höga krav på testspänningen, finns det också höga krav på effektkapaciteten hos serieresonanstestutrustningen med variabel frekvens.
Vanliga problem och felsökningsmetoder för hela uppsättningen frekvensomvandlingsserie resonanstestutrustning
1. Fläkten av den kompletta uppsättningen avfrekvensomvandlingsserie resonanstestanordningkan inte starta:
Fenomen: Efter nödstopp, felskydd och avstängningsskydd. Knappen 'felåterställning' trycktes inte in.
Orsak: Hög inre temperatur, termiskt skydd av kraftkomponenter;
Uteslutningsmetod: Stäng av strömförsörjningen till resonanstestsetet för variabel frekvensserie, låt det stå i cirka 30 minuter, slå på strömmen igen, tryck på "återställ"-knappen på panelen för resonanstestsetet med variabel frekvensserie, och starta sedan uppsättningen av resonanstestsatsen med variabel frekvensserie. Om fläkten fortfarande inte kan startas, kontakta tillverkaren av frekvensomvandlingsseriens resonanstestutrustning, som inte kan demonteras!
2. Det går inte att slutföra automatisk justering. Kan inte hitta resonanspunkt:
Fenomen: Trimkurvan är helt en rak linje, och efter att inställningen är klar, kommer hela uppsättningen avfrekvensomvandlingsserie resonanstestutrustninguppmanar att det inte finns någon resonanspunkt;
Orsak: Dålig jordning av kretsen och felaktig kabeldragning av testkretsen. Enhetens instrument är öppen krets.
Denna metod är att kontrollera om enheten är tillförlitlig, kontrollera på/av av hög- och lågspänningsspolarna i magnetiseringstransformatorn och om det finns några öppna kretspunkter i jordanslutningsledningen. a. Kontrollera kontinuiteten för varje reaktor; b. Kontrollera kontinuiteten för spänningsdelarens signalledning, c. Kontrollera kontinuiteten för hög- och lågspänningskondensatorarmarna på spänningsdelaren, d. När enheten förstärker sig själv och det inte finns någon resonanspunkt är det också nödvändigt att kontrollera kontinuiteten hos kompensationskondensatorn. Om alla delar är normala och det fortfarande inte finns någon resonanspunkt, kontrollera med tillverkaren. Detta är ett oskiljaktigt instrument!
